このシリーズのコネクタは,航空宇宙,軍事,自動車,電気電力,機械,自動化,電気サービス業界で広く使用されています.
我々は,国際および米軍標準に従って設計および生産, 私たちの製品は,ヨーロッパの代替することができます, アメリカと台湾のコネクタ, 同じ品質を持っている.
M12の円形コネクタを製造しています
国際標準IEC61076-2-101に準拠し,M12*1.0スクリューロック
浸水中に塵や水から保護され,多くの油や化学物質に耐える
M12は,さまざまなケーブルコネクタ,パネルマウント容器,フィールド接続可能/設置可能なコネクタと,その
コンネクタには業界標準のA,B,D,X,S,T,K,Lコードがあり,スクリューロックとクイックロックシステムの両方に適用されます.
引力 10N MAX
Oリング:ゴム
定温: -25°C, +85°C
耐腐食性 塩分性試験 >48h
六角ナッツ:銅,ニッケル付

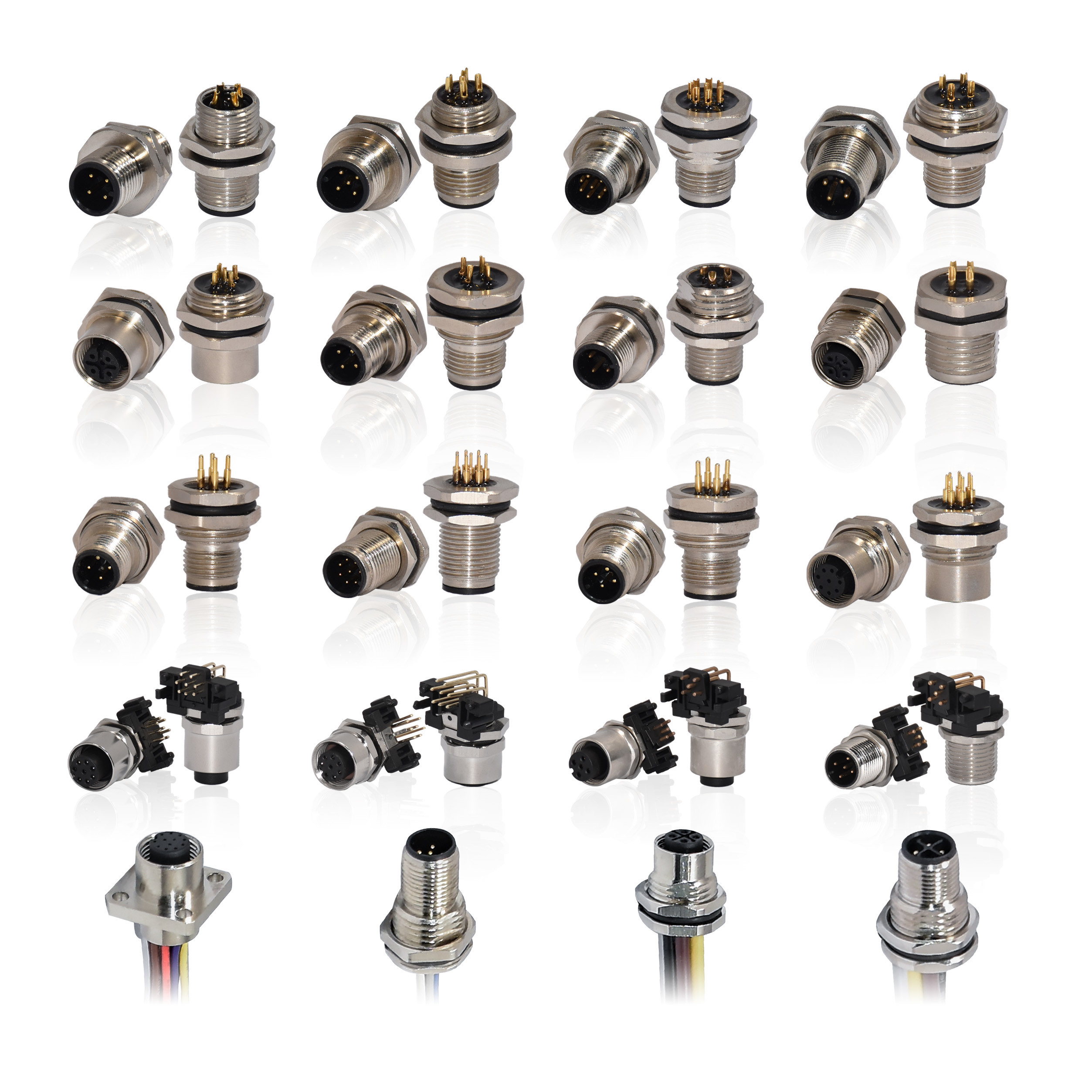

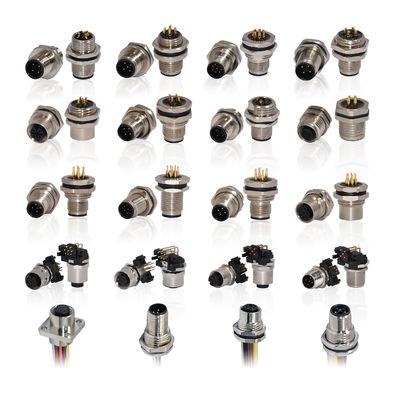

M12 防水接続パネルのマウント説明
1一般紹介:
* 3/4/5/8/12ピンオプション
* 配線方法:PCB板の設置,溶接,配線
* 保護レベル:IP67
* 温度範囲で動作する:-40°C~105°C
2製品の特徴:
* 選択可能なコアとピン
* 溶接線の設置,PCBの設置
* 溶接ピン,PCBピンオプション
* 防水,油性,防寒性,干渉性
* 簡単にインストールし,保守し,接続エラー率を減らす
* 製品形:円形,四角形,SMD
* 応用分野:建設機械,航空,船舶産業,電気機器,産業自動化機器
* 主要機能:効率的で高速な信号受信と接続,安定した信号
|
保護程度
|
IP67/IP68
|
|
機械操作
|
>500交尾サイクル
|
|
接触抵抗
|
≤10mΩ
|
|
接続器の材料
|
クズン,TPU
|
|
コンタクトプレート
|
オウ (金色)
|
|
出口
|
適したOD3-6mmケーブル
|

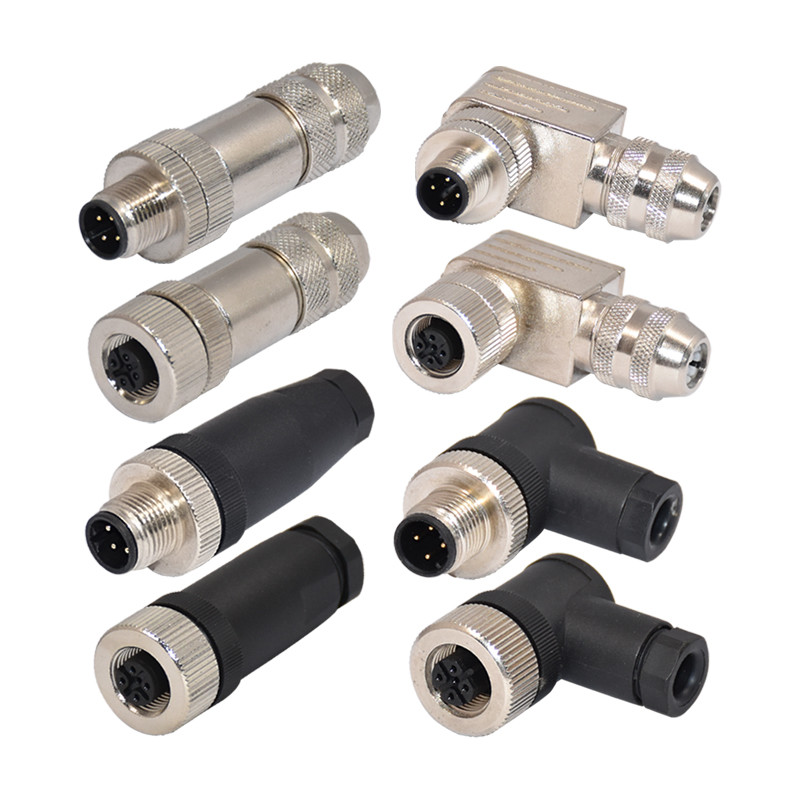

M12 防水コネクタ組のタイプ説明
1一般的な紹介
ピン番号: 3/4/5/8/12/17ピン
- 性別:男性と女性
- 向き:直角/右角
- 素材:プラスチック/金属
- コード:A/B/C/Dコード
- 配線方法: 溶接,スクリューロック
- 応用: 自動化技術に関わらず,デジタルおよびアナログ信号を1つの装置から次の装置へ送信するために使用されます.
これらのコネクターは,最適な安全なデータ転送と優れた設計により,処理の信頼性とシステム利用性を保証します.
特許を取得した遮断概念と堅牢な機械構造により,接続器は厳しい産業環境でも信頼性と安全性を保ちます.
2製品の特徴
* 多様な構成オプション:LED,フィールド接続/ソケット,マルチポールオプション,配線柔軟性
* 設置時間が短く,設置中に時間とエネルギーを節約する
* 世界的に使用:様々なコードで国際的に標準化されたM12コネクタ技術
* 柔軟な設計:任意のアプリケーションを保証するために複数の接続可能性の中から選択
* カスタマイズされたワイヤ長さ:顧客の要求に応じて自由にワイヤリング
|
保護程度
|
IP67/IP68
|
|
機械操作
|
>500交尾サイクル
|
|
接触抵抗
|
≤10mΩ
|
|
接続器の材料
|
クズン
|
|
コンタクトプレート
|
オウ (金色)
|
|
接続器体の材料
|
PA/CuZn ニッケル付
|

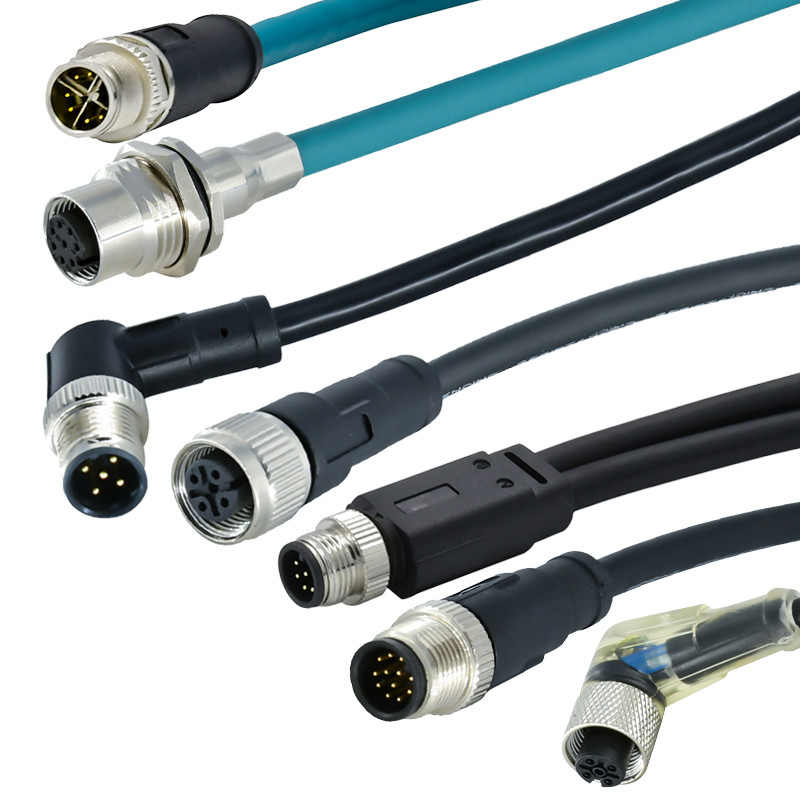

M12 防水コネクタ 形状のケーブル
*EU標準のハイレベルコネクタ
* 高い信号完整性と優れた性能
*1m/2m/5m/10mのケーブル長さ,PVC/PUR素材,男性または女性,直角または右角,ケーブル色,シールドまたはシールドなしは,顧客の要求に応じてカスタマイズすることができます.
* 接続方法:注射鋳造
* 防水レベル:IP67/IP68
*コア数: 3pin,4pin,5pin,8pin,12pin,17pin
*保護性能:IP67以上,RoHS環境保護要件を満たし,CE環境保護認証を取得しました.
* 応用分野:センサー,試験機器,電子機器,通信,航空,電気システム,産業自動化など.
* M12ケーブルコネクタは,現在,国際標準の電気接続部品になりました. 製品は,防水,耐寒,耐高温,簡単にインストール,良い接触です.複雑で厳しい環境で使用されています.
|
タイプ
|
鋳造物
|
|
保護程度
|
IP67/IP68
|
|
機械操作
|
>500交尾サイクル
|
|
接続器の材料
|
クズン,TPU,PVC
|
|
接続器のロックシステム
|
溶接器
|
|
コンタクトプレート
|
オウ (金色)
|
