当社が製造するM12円形コネクタ
M12*1.0ネジロック付きのIEC61076-2-101の国際規格に準拠しています。
防水等級はIP67で、浸水中の埃や水から保護され、多くの油や化学物質に耐性があります。
M12は、さまざまなケーブルコネクタ、パネル取り付けレセプタクル、現場取り付け/設置可能なコネクタとその
アクセサリを提供しています。コネクタには、業界標準のA、B、D、X、S、T、K、Lコーディングがあり、ネジロックシステムとクイックロックシステムの両方に対応しています。
引張力：10N MAX
Oリング：ゴム
定格温度：-25℃、+85℃
耐食性：塩水噴霧試験、>48時間
六角ナット：真鍮、ニッケルメッキ

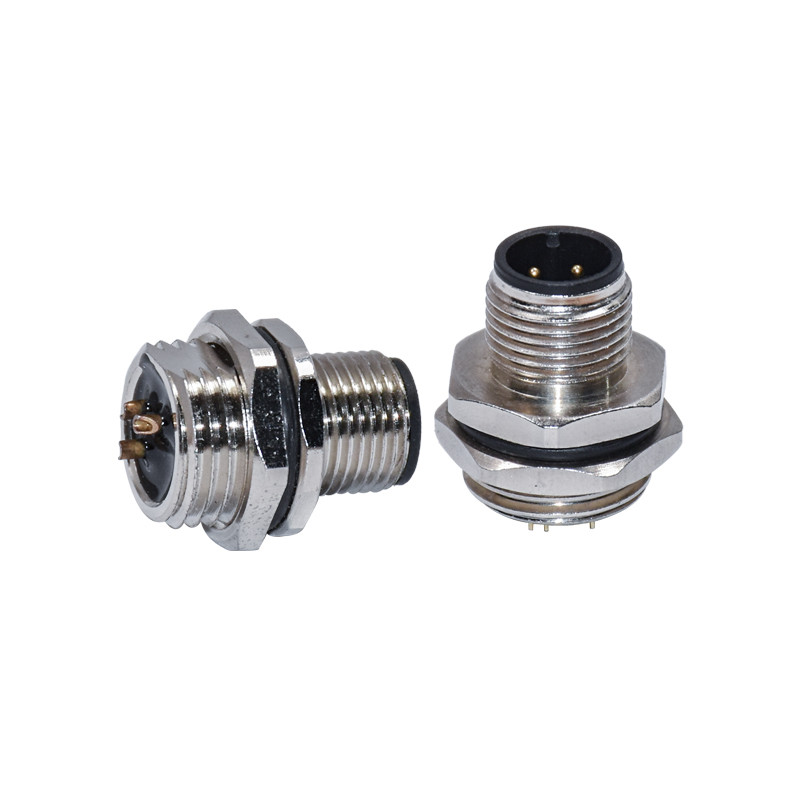

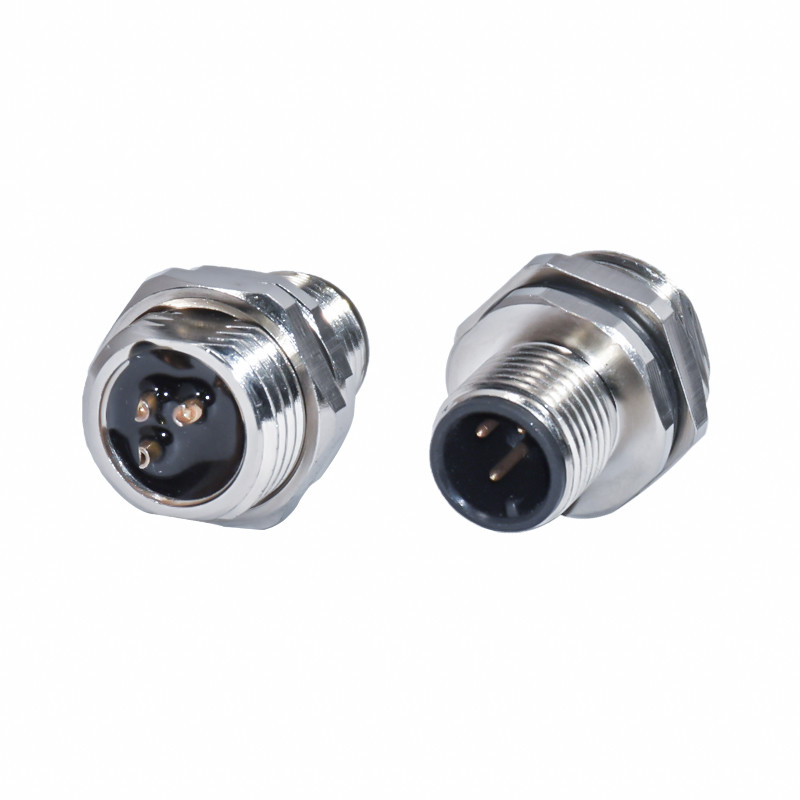

M12パネルコネクタ 製品性能の説明：
ナット構造、よりしっかりと接続、しっかり
シリコンリングは、水や埃の侵入を効果的に防ぎます
柔軟で耐久性のある新しい難燃性/対暴動性/耐酸化性/耐老化性PVCプラスチックを使用
簡単インストール

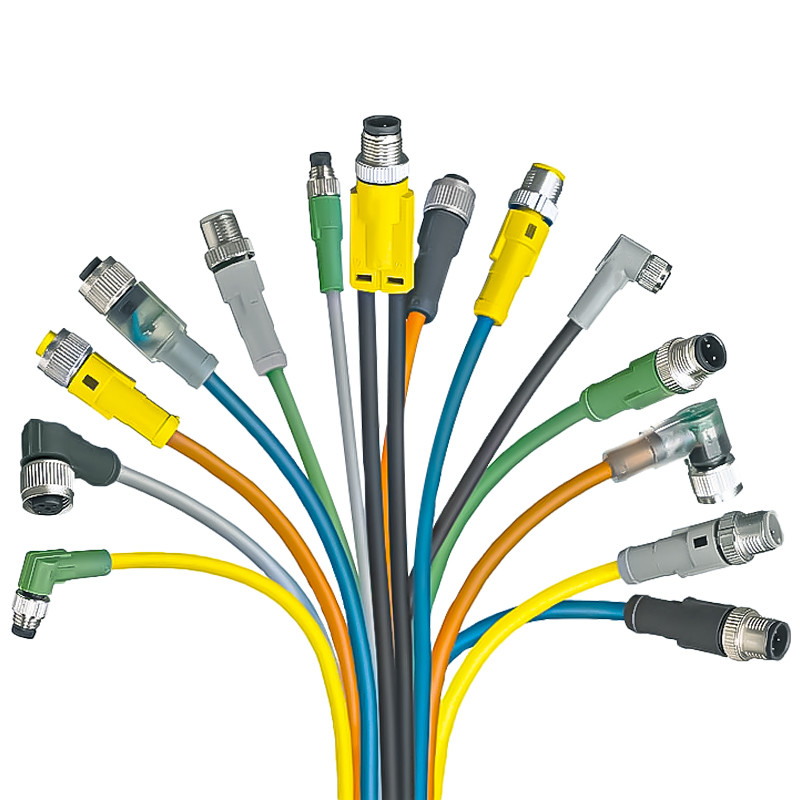

IP67、IP68 m12防水コネクタ オス メス センサー コネクト延長ケーブル
|
保護等級
|
IP67/IP68
|
|
コネクタロックシステム
|
ネジ
|
|
機械的動作
|
>500回の嵌合サイクル
|
|
接触抵抗
|
≤10mΩ
|
|
コネクタの材質
|
CuZn、TPU
|
M12パネルコネクタ 製品パッケージ
M12コネクタ、防水コネクタ、M12ケーブルは、以下のように3種類のパッケージがあります。
1. 各ピースを1つのPEバッグに入れ、次に小さなカートンに入れます
2. OEMパッケージが利用可能です
3. お客様の要件に応じて

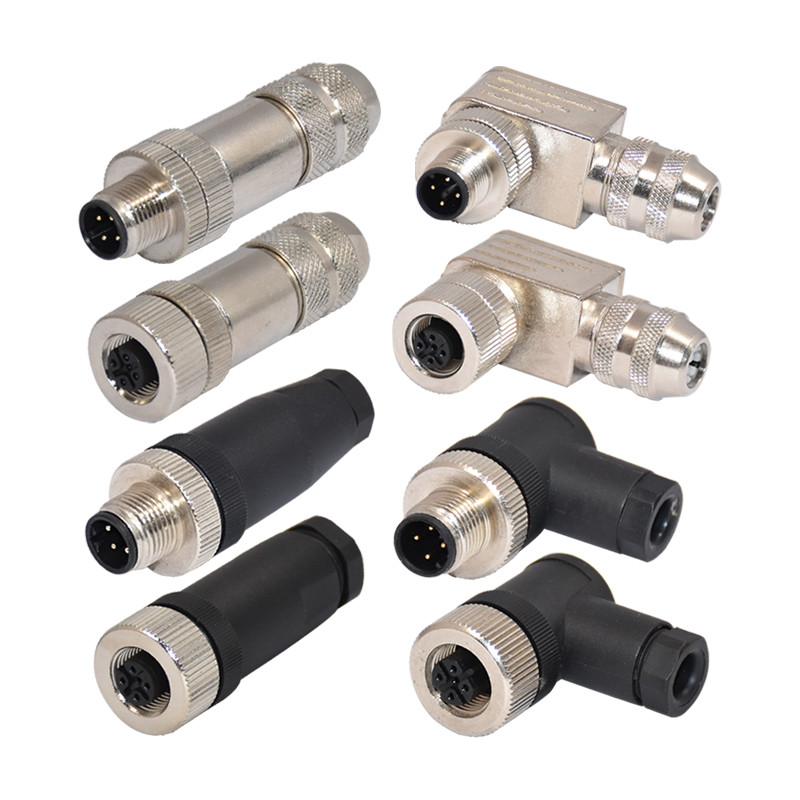

M12フィールド配線可能/設置可能なコネクタは、現場でのケーブル配線に高い柔軟性を提供します。さまざまなケーブル長の迅速な組み立てと分解を可能にします。
ワイヤ接続は通常、はんだ付け終端、圧着、ネジ終端を使用し、Rigoalコネクタは、EMCシールド機能を備えたプラスチックシェルと金属シェルの両方を提供しています。
● ネジ終端コンタクト
● コネクタあたり2、3、4、5、8極が利用可能
● お客様のご要望に応じて、PUR/PVCケーブルアクセサリをご利用いただけます
● 動作電圧300V-DC/ 250V-AC/ 60V/ 30V、定格電流4A/ 2A
● UL94 V-0 PA66+GFプラスチックハウジング/金属シェル
● 保護等級IP67
ケーブル防水コネクタ仕様：
インサート：PA+GF
コンタクト：金メッキ真鍮
ネジ/ナット：ニッケルメッキ真鍮
オーバーモールド：TPU
ケーブル仕様：
ケーブルジャケット：PVCまたはPUR
ワイヤ絶縁：PVC
ケーブル長：オプション
ケーブル防水コネクタの規格：
当社が製造したケーブルコネクタは、規格IEC61076-2-101に準拠しており、この国際
規格はケーブルコネクタについて説明しています産業用途に一般的に使用されるM12
プロセス測定と制御。これらのコネクタは、固定コネクタと自由コネクタで構成されています
再配線可能または非再配線可能で、ネジロック付きです。
